手动悬臂吊是一种广泛应用于工业生产、仓储物流和维修车间等场景的轻型起重设备，主要用于在有限空间内实现重物的垂直起升与水平移动。其结构简单、操作灵活、成本较低，适合中小吨位物料的频繁搬运作业。

一、 手动悬臂吊的基本概念与功能

手动悬臂吊（又称旋臂起重机或单臂吊）是指通过手动旋转、横移操作完成重物吊运的起重设备，主要依靠电动葫芦作为起升机构，在悬臂所覆盖的圆形或扇形区域内进行物料搬运。它适用于起重量较小、自动化要求不高的场合，如小型工厂组装线、机修车间、仓库等。

该设备的核心优势在于：

灵活性高：可在局部区域实现360°回转或部分角度旋转（如180°、270°），适应不同工位需求；

节省空间：立柱式设计占地面积小，不影响其他设备运行；

经济实用：无需电力驱动回转系统，降低投入和维护成本；

减轻劳动强度：替代人工搬运重型零部件，提高作业效率与安全性。

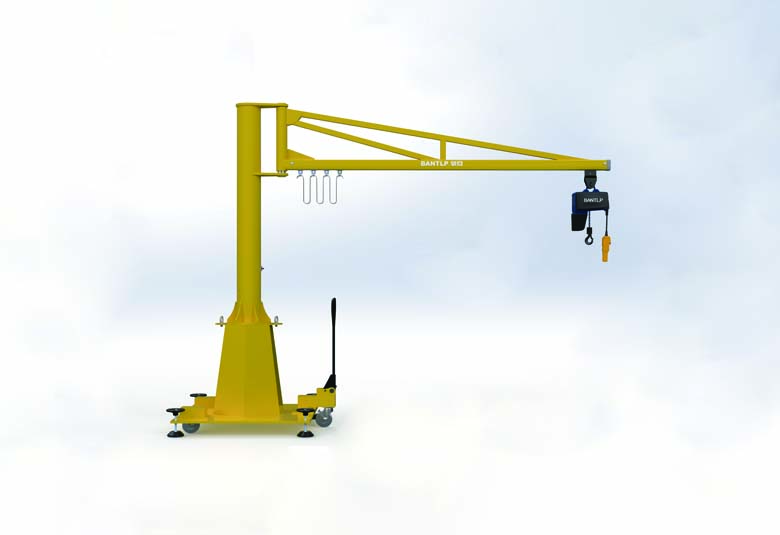

二、 手动悬臂吊的主要结构组成

1、 立柱：设备的基础支撑结构，通常采用无缝钢管或方管制成，固定于混凝土基础之上，确保整体稳定性。

2、 悬臂（回转臂）：从立柱延伸出的横梁，承载起升机构并决定作业半径。长度一般为2–8米，可支持手动或电动小车运行。

3、 多采用环链电动葫芦，实现重物的升降操作。也可配智能提升机、气动葫芦等起升机构。

4、 地脚固定系统：使用化学螺栓或预埋地脚螺栓将立柱牢固安装于C20以上混凝土基础上，厚度不低于200mm。

注意：对于额定起重量≥1吨的设备，通常需要提前做地基预埋处理以保障安全。

三、 技术参数范围（常见型号）

起重量：125kg-1000kg；

悬臂长度：≤8m

回转角度：180°、270°、360°（全回转）

回转方式：手动

小车运行方式：手动或电动运行

四、应用场景

手动悬臂吊因其灵活机动、适应性强的特点，被广泛用于以下场景：

工厂生产线：用于零部件装配、模具更换、上下料等工序；

维修车间：吊装发动机、变速箱等重型设备，方便检修作业；

仓储物流：协助货物装卸、堆垛，减少人工搬运负担；

实验室或精密车间：配合平衡吊或真空吸盘，实现精准定位搬运。

此外，骁羚^® BANTLP^®可根据企业实际工作环境提供定制化服务，调整负载能力、悬臂长度及操作方式，进一步提升匹配度。

五、使用注意事项

为确保安全高效运行，操作人员应注意以下几点：

1、使用前检查：确认开关、轴承、链条等关键部件无磨损或松动现象；

2、规范操作流程：操作人员必须经过培训，熟悉设备性能，严禁违规操作；

3、集中注意力：作业过程中不得分心进食或交谈；

4、定期润滑保养：对旋转轴承、链条等部位及时加油，防止干磨损坏；

5、断电离岗：使用完毕后关闭电源（若带电控系统）。

七、总结

手动悬臂吊作为一种结构轻巧、操作简便、性价比高的起重解决方案，在中小型企业的物料搬运中发挥着重要作用。通过合理选型与规范使用，不仅能显著提升工作效率，还能有效降低工伤风险。
